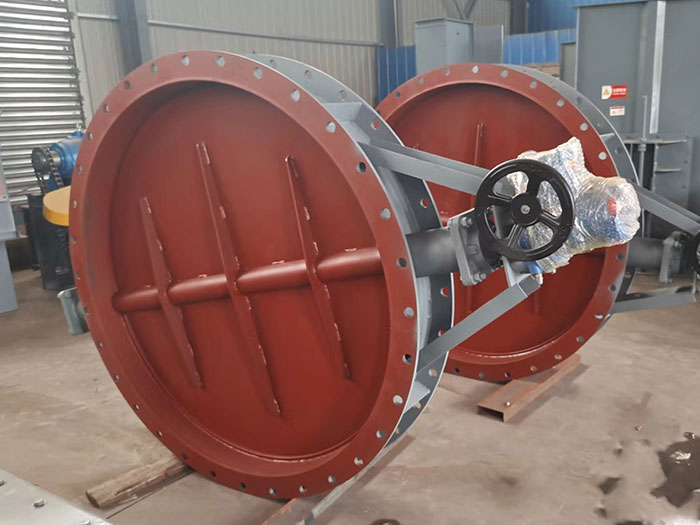

手動通風蝶閥是一種結構簡單的調節閥,應用于各類腐蝕性氣體的通風管道中，作為氣體介質調節流量或關閉的管道控制裝置。同時也可用于低壓管道介質的開關控制。通風蝶閥是一種非密閉型蝶閥。通風蝶閥應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中,作為氣體介質調節流量或切斷的管道控制裝置。本類閥門在管道中一般應當水平安裝。
手動通風蝶閥其主要特點為:
1.設計新穎、合理、結構特別，重量輕,啟閉迅速。
2.操力矩小，操作方便,省力靈巧。
3.采用適應的材料以滿足低中高不同介質溫度其及腐蝕性介質等。
手動通風蝶閥主要技術參數:
公稱通徑 | DN | 50～2000 |
公稱壓力 | PN(MPa) | 0.05 | 0.25 | 0.6 |
試驗壓力 | 強度試驗 | 0.075 | 0.375 | 0.9 |
密封試驗 | ≤1.5%泄漏量 |
適用介質 | 煤氣、含塵氣體、煙道氣等 |
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動 |
手動通風蝶閥主要零件的材質
| 零件名稱 | 材料 |
| 閥體 | 鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等 材料 |
| 蝶板 | 鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等 材料 |
| 閥座密封圈 | 鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等 材料 |
| 閥桿 | 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
